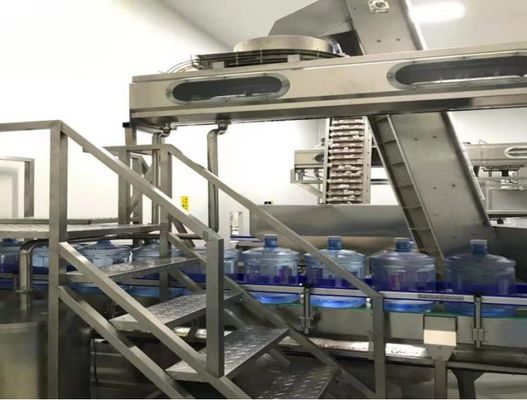

Producción y embotellado de máquinas de línea 5 galones barril/botella w ((1500BPH)

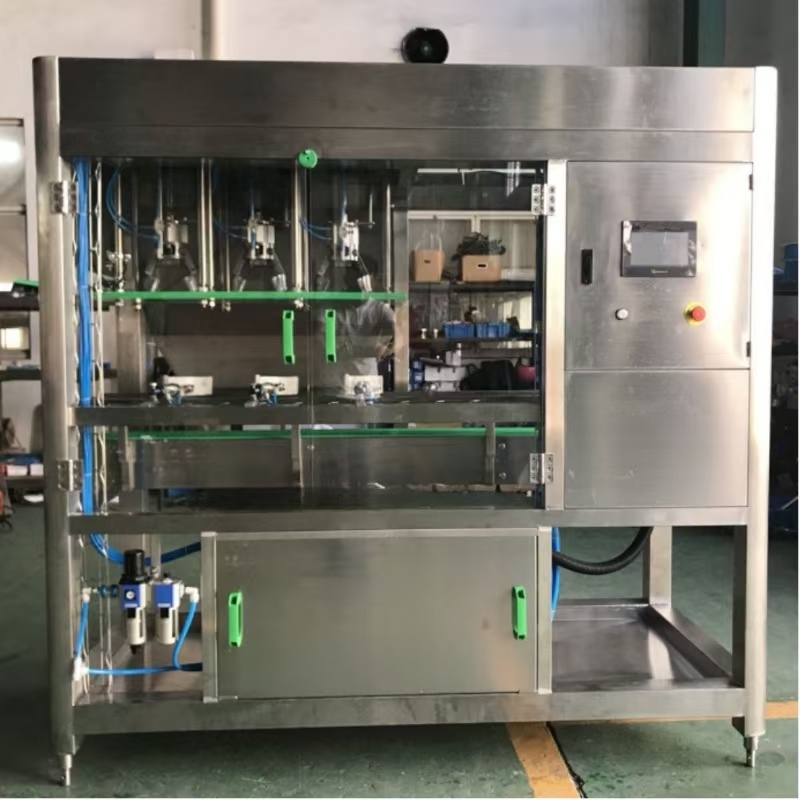

La máquina de extracción de tapas totalmente automática de la serie QBG-2 consta de un marco, cabeza de extracción de tapas, cilindro y sistema de control eléctrico,que trabajan en conjunto con el sistema de cadena transportadora para lograr el funcionamiento en línea de la línea de ensamblajeEl material general está hecho de acero inoxidable de alta calidad, que es resistente a la corrosión y fácil de limpiar.no daña la boca del barril, y se puede ajustar ligeramente; Los cilindros y componentes eléctricos están hechos de productos de marcas nacionales y extranjeras conocidas (Yadeke, Schneider).estructura compacta, alta eficiencia de producción, funcionamiento estable y fiable y alto grado de automatización.Se trata de una línea de producción de barricas totalmente automática que integra componentes mecánicos y eléctricos.Este dispositivo tiene la función de no sacarse sin una cubierta y quitarse si se deja desconectado.

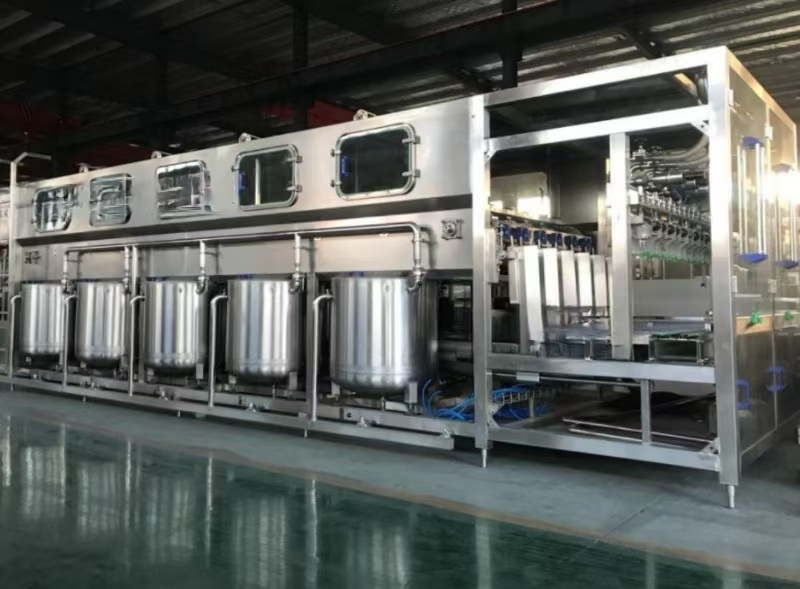

Máquina de limpieza de cubos totalmente automática (limpieza alcalina y líquida)

La máquina consta de una sección de limpieza alcalina, una sección de limpieza con desinfectante, un depósito sanitario de agua circulante, una bomba de lavado independiente, un manómetro independiente,un sistema de elevación y de lavado giratorio, un sistema de calefacción alcalina y un sistema de control electrónico.

Principio de trabajo:

Después de haber sido limpiados por la máquina externa de limpieza de cubos, los cubos son transportados por la máquina de cubos superior a la estación de carga de cubos del componente de lavado.Después de la detección fotoeléctrica y el conteoEl cilindro de bloqueo de cubos bloquea los cubos restantes desde la estación superior del cubo.El cilindro de empuje de cubo de la máquina de cubo superior empuja los cubos en el marco de volteo, que vuelve los cubos a una posición horizontal. Después de que el cilindro de volteo está en su lugar,el cilindro superior del cubo empuja los cubos en el asiento del disco del cubo y los coloca en el asiento del disco del cubo de plástico. Con la cadena girando 90 ° hacia arriba, el cubo de plástico cambia de la posición horizontal original a una posición invertida y la cabeza del cubo entra en la solución alcalina, solución desinfectante,y estación de limpieza de agua estéril con la cabeza del cubo hacia abajo.

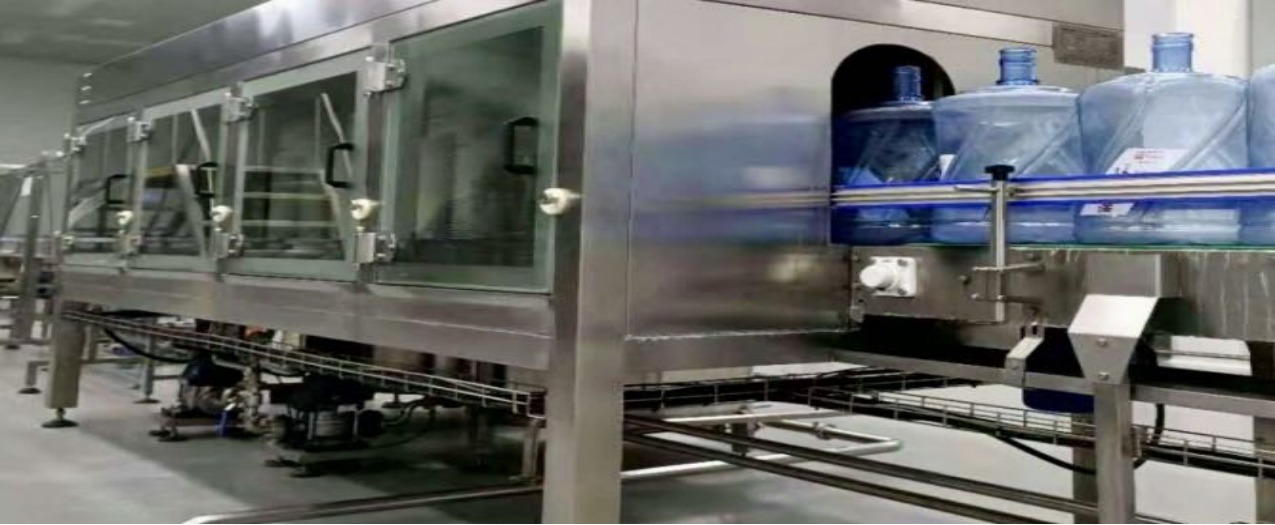

Máquina inteligente de llenado y tapado

La máquina consta de un depósito de agua, una bomba de llenado de frecuencia variable, una válvula de diafragma sanitario, una válvula de llenado estéril sin contacto, un dispositivo de posicionamiento, un dispositivo de tapón,un dispositivo de tapón, un sistema de transmisión y un sistema de control eléctrico.

Principio de trabajo:

Después de lavar y desinfectar, el cubo limpio entra en el área de llenado a través de un canal sellado y sanitario a lo largo de la cinta transportadora.El cubo es empujado a la estación de llenado por un mecanismo de empuje de cubo desalineado. Después de que el cubo de llenado está en su lugar (la siguiente fila de cubos comienza a entrar en la zona de espera),el cilindro de llenado se mueve para mover el mecanismo de posicionamiento del cubo vacío hacia abajo para sujetar el cuello de botella. La bomba de llenado arranca la válvula de llenado y la abre para llenarla. Cuando el llenado alcanza el tiempo establecido, la válvula de llenado se cierra.el mecanismo de posicionamiento del cubo vacío se eleva, y el motor transportador comienza a conducir la cinta transportadora para sacar el cubo lleno de la estación de llenado.El cubo transportador de cinta transportadora está cubierto con una tapa por un dispositivo de tapón y comprimido automáticamente por una cabeza de tapónLa fuerza de sujeción de la cabeza de tapón se puede ajustar ajustando la presión de aire comprimido de la válvula reductora de presión.

máquina automática de alimentación de tapas

El dispositivo de tapón está equipado con un interruptor de detección. Cuando el tapón de la botella se consume hasta cierto punto, el interruptor de detección envía una señal para activar el dispositivo de tapón para el tapón

Hay un cierto número de tapas de botella en el compartimento de la tapa. La placa de vibración agita las tapas de botella en el conducto de aire bajo la acción del motor de vibración. Bajo la fuerza del viento del ventilador,las tapas de la botella se envían al organizador de la tapa a través del conducto de transporte

Mediante la inserción de la tabla el tamaño de la abertura de la tapa del compartimento de la tapa se puede cambiar para ajustar la velocidad de caída de la tapa

Máquina de desinfección y limpieza en línea de la tapa del cubo

Después de que las tapas de las botellas se disponen por el dispositivo de clasificación de la tapa, entran en la máquina de limpieza de la tapa y se someten a desinfección y enjuague, así como enjuague con agua terminada.Luego se envían a la máquina de tapón a través de un carril de guía de tapa cerrada.

Máquina de embalaje totalmente automática

La máquina de embalaje totalmente automática de la serie TD consta de un marco, un mecanismo de alimentación de barril, un mecanismo de sellado y corte, un mecanismo de arrastre de película, un sistema de control eléctrico,y otras partes, que trabajan en conjunto con el sistema de cadena transportadora para lograr el funcionamiento en línea de la línea de ensamblaje.que es resistente a la corrosión y fácil de limpiarLos componentes eléctricos principales son todos productos importados. La máquina tiene una apariencia hermosa, estructura compacta, alta eficiencia de trabajo, funcionamiento estable y confiable,y alto grado de automatizaciónSe trata de un equipo de apoyo de la línea de producción de barricas totalmente automático que integra servomotores.
